液下泵 Submerged Pump

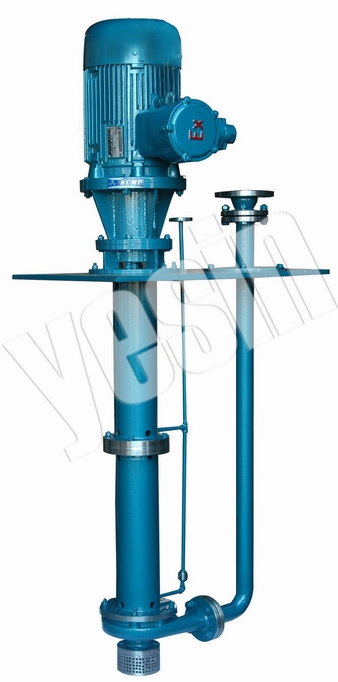

SHY型長軸液下泵

流量范圍：3~400m³/h

揚程范圍：3~80m

介質溫度：-20℃＜T＜+100℃

環境溫度：不超過40℃

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

SHY長軸液下泵是一種單級單吸長軸液下式離心泵，適用于輸送不含固體顆粒、磨料的腐蝕性介質。SHY長軸液下泵是我公司結合國內外同類產品研制生產的成熟產品，該泵的性能范圍是流量為1.6～400m3/h，揚程為5～125m，溫度為0～185℃。SHY長軸液下泵接觸液體部分的材質為鑄鐵或碳鋼（常用于濃硫酸），客戶可以根據所輸送介質的不同而選擇相適應的材質，SHY型長軸液下化工泵接觸液體部分的材質為1Cr18Ni9Ti(用符號B表示）、1Cr18Ni12MoTi9(用符號M表示)、304、304L、316、316L等材料制造。

應用領域

Applications Areas

SHY化工液下泵可應用于化工、石油、冶金、合成纖維、醫藥、科研、制堿等部門輸送不含固體顆粒的各種腐蝕性介質。

產品特點

Product Feautres

SHY長軸液下泵主要由泵蓋、泵體、葉輪、軸、軸襯、軸承架部件、接管、出液管、底板、導軸承體、下接管等組成。為了適應插入容器深度的需要。泵吸入口順著軸線方向，出口與軸線平行，軸線應與水平面垂直。為使泵能正常運轉，軸承處應以潤滑脂油潤滑，軸頸密封處可通冷卻水，防止溫度過高，若泵置于開口容器時，填料密封可放松，以減小填料與軸套的摩擦。根據所輸送介質的不同，泵的過流部件材質可用1Cr18Ni9Ti或Cr18Ni12Mo2Ti制造。如果需要輸送易結晶的介質，需要保溫結構，訂貨時請?zhí)厥庹f明。

型號意義

Model Significance

例：SHY40-160

SHY-系列代號

40-出口直徑

160-葉輪名義直徑

SHY型長軸液下泵性能參數表
編號	型號	轉 速	流量		揚程	比重1.0	比重1.35	比重1.85
No	Model	（r/min）	（m3/h）	（L/S）	（m）	電機功率
YS01	SHY25-125	2900	3	0.83	21.5	1.5	2.2	3
			5	1.39	20
			6	1.67	19
		1450	1.5	0.42	5.4	0.55	0.55	0.75
			2.5	0.69	5
			3	0.83	4.7
YS02	SHY25-160	2900	3	0.83	33.5	3	4	5.5
			5	1.39	32
			6	1.67	31
		1450	1.5	0.42	8.4	0.55	0.75	1.1
			2.5	0.69	8
			3	0.83	7.7
YS03	SHY25-200	2900	3	0.83	51.5	5.5	7.5	11
			5	1.39	50
			6	1.67	49
		1450	1.5	0.42	12.9	1.1	1.5	2.2
			2.5	0.69	12.5
			3	0.83	12.2
YS04	SHY32-125	2900	7.5	2.08	23	2.2	3	4
			12.5	3.47	20
			15	4.17	18
		1450	3.75	1.04	5.75	0.55	0.55	0.75
			6.3	1.74	5
			7.5	2.08	4.5
YS05	SHY32-125A	2900	6.8	1.89	18.8	1.5	2.2	3
			11.3	3.14	16.4
			13.6	3.78	14.7
		1450	3.4	0.94	4.7	0.55	0.55	0.55
			5.7	1.58	4.1
			6.8	1.89	3.7
YS06	SHY32-160	2900	7.5	2.08	34.5	4	5.5	7.5
			12.5	3.47	32
			15	4.17	30
		1450	3.75	1.04	8.6	0.75	0.75	1.1
			6.3	1.74	8
			7.5	2.08	7.5
YS07	SHY32-160A	2900	6.8	1.89	28.5	3	4	5.5
			11.3	3.14	26.4
			13.6	3.78	24.8
		1450	3.4	0.94	7.1	0.55	0.75	1.1
			5.7	1.58	6.6
			6.8	1.89	6.2
YS08	SHY32-160B	2900	6.3	1.75	24	2.2	3	4
			10.5	2.92	22
			12.6	3.5	21
		1450	3.15	0.88	6	0.55	0.55	0.75
			5.25	1.46	5.5
			6.3	1.75	5
YS09	SHY32-200	2900	7.5	2.08	51.8	7.5	11	11
			12.5	3.47	50
			15	4.17	48
		1450	3.75	1.04	12.9	1.1	1.5	2.2
			6.3	1.74	12.5
			7.5	2.08	12
YS10	SHY32-200A	2900	6.8	1.89	42.5	5.5	7.5	11
			11.3	3.14	41
			13.6	3.78	39.5
		1450	3.4	0.94	10.6	1.1	1.5	1.5
			5.7	1.58	10.3
			6.8	1.89	9.9
YS11	SHY32-200B	2900	6.3	1.75	37	4	5.5	7.5
			10.5	2.92	35.5
			12.6	3.5	34
		1450	3.15	0.88	9.5	0.75	1.1	1.5
			5.25	1.46	9
			6.3	1.75	8.5
YS12	SHY32-250	2900	7.5	2.08	82	11	15	22
			12.5	3.47	80
			15	4.17	78.5
		1450	3.75	1.04	20.5	2.2	3	4
			6.3	1.74	20
			7.5	2.08	19.6
YS13	SHY32-250A	2900	7	1.94	72	11	15	18.5
			11.7	3.25	70
			14	3.89	68.5
		1450	3.5	0.97	18	1.5	2.2	3
			5.9	1.64	17.5
			7	1.94	17
YS14	SHY32-250B	2900	6.6	1.83	63.5	11	11	15
			11	3.06	62
			13	3.61	61
		1450	3.3	0.92	15.9	1.5	2.2	3
			5.5	1.53	15.5
			6.5	1.81	15.2
YS15	SHY50-125	2900	15	4.17	21.3	3	4	5.5
			25	6.94	20
			30	8.33	18.6
		1450	7.5	2.08	5.4	0.55	0.75	1.1
			12.5	3.47	5
			15	4.17	4.5
YS16	SHY50-125A	2900	13.6	3.78	17.6	3	4	5.5
			22.7	6.31	16.5
			27.3	7.58	15.4
		1450	6.8	1.89	4.4	0.55	0.75	0.75
			11.3	3.14	4.1
			13.6	3.78	3.8
YS17	SHY50-125B	2900	12	3.33	14	2.2	3	4
			20	5.56	13
			24	6.67	12
		1450	6	1.67	3.5	0.55	0.55	0.75
			10	2.78	3.2
			12	3.33	3
YS18	SHY50-160	2900	15	4.17	34.2	5.5	7.5	11
			25	6.94	32
			30	8.33	30
		1450	7.5	2.08	8.55	1.1	1.5	1.5
			12.5	3.47	8
			15	4.17	7.5
YS19	SHY50-160A	2900	13.6	3.78	28.4	4	5.5	7.5
			22.7	6.31	26.5
			27.3	7.58	24.8
		1450	6.8	1.89	7.1	0.75	1.1	1.5
			11.3	3.14	6.6
			13.6	3.78	6.2
YS20	SHY50-160B	2900	12.6	3.5	24	4	5.5	7.5
			21	5.83	22.5
			25.2	7	21
		1450	6.3	1.75	6	0.55	0.75	1.1
			10.5	2.92	5.6
			12.6	3.5	5.2
YS21	SHY40-200	2900	15	4.17	53.2	11	11	15
			25	6.94	50
			30	8.33	47.6
		1450	7.5	2.08	13.3	1.5	2.2	3
			12.5	3.47	12.5
			15	4.17	11.9
YS22	SHY40-200A	2900	14	3.89	46.5	7.5	11	15
			23.4	6.5	44
			28	7.78	42
		1450	7	1.94	11.6	1.1	1.5	2.2
			11.7	3.25	11
			14	3.89	10.5
YS23	SHY40-200B	2900	12.6	3.5	38	5.5	7.5	11
			21	5.83	36
			25.2	7	34
		1450	6.3	1.75	9.5	1.1	1.1	1.5
			10.5	2.92	9
			12.6	3.5	8.5
YS24	SHY40-250	2900	15	4.17	81.2	15	22	30
			25	6.94	80
			30	8.33	78.4
		1450	7.5	2.08	20.3	3	4	5.5
			12.5	3.47	20
			15	4.17	19.6
YS25	SHY40-250A	2900	14	3.89	71	15	18.5	30
			23.4	6.5	70
			28	7.78	68.5
		1450	7	1.94	17.8	2.2	3	4
			11.7	3.25	17.5
			14	3.89	17.2
YS26	SHY40-250B	2900	13.2	3.67	62.8	11	15	22
			22	6.11	61.8
			26.4	7.33	60
		1450	6.6	1.83	15.7	2.2	3	4
			11	3.06	15.5
			13.2	3.67	14.5
YS27	SHY40-315	1450	7.5	2.08	32.4	5.5	7.5	7.5
			12.5	3.47	32
			15	4.17	31.7
YS28	SHY40-315A	1450	7	1.94	27.9	4	5.5	7.5
			11.7	3.25	27.4
			14	3.89	27.1
YS29	SHY40-315B	1450	6.6	1.83	24.5	3	4	5.5
			11	3.06	24.1
			13.2	3.67	24
YS30	SHY40-315C	2900	12.3	3.42	85.3	18.5	22	30
			20.5	5.69	84.1
			24.6	6.83	83
		1450	6.2	1.72	21.3	3	4	5.5
			10.3	2.86	21
			12.3	3.42	20.8
YS31	SHY65-125	2900	30	8.33	23.2	5.5	7.5	11
			50	13.9	20
			60	16.7	17.6
		1450	15	4.17	5.8	1.1	1.5	1.5
			25	6.94	5
			30	8.33	4.4
YS32	SHY65-125A	2900	27.2	7.56	19.1	4	5.5	7.5
			45.3	12.58	16.5
			54.4	15.11	14.5
		1450	13.6	3.78	4.8	0.75	1.1	1.5
			22.6	6.28	4.1
			27.2	7.56	3.6
YS33	SHY65-125B	2900	25	6.94	16.5	4	5.5	7.5
			42	11.66	14.5
			50	13.88	12.5
		1450	12.5	3.47	4.1	0.75	1.1	1.5
			21	5.83	3.6
			25	6.94	3.1
YS34	SHY65-160	2900	30	8.33	36	11	11	15
			50	13.9	32
			60	16.7	28.4
		1450	15	4.17	9	1.5	1.5	2.2
			25	6.94	8
			30	8.33	7.2
YS35	SHY65-160A	2900	27.2	7.56	29.5	7.5	11	15
			45.4	12.6	26.4
			54.4	15.11	23.4
		1450	13.6	3.78	7.4	1.1	1.5	2.2
			22.7	6.31	6.6
			27.2	7.56	5.9
YS36	SHY65-160B	2900	24.3	6.75	24	5.5	7.5	11
			40.5	11.25	21.5
			48.6	13.5	19
		1450	12.2	3.39	6	1.1	1.5	1.5
			20.3	5.64	5.4
			24.3	6.75	4.8
YS37	SHY50-200	2900	30	8.33	55.2	15	18.5	30
			50	13.9	50
			60	16.7	45.2
		1450	15	4.17	13.5	2.2	3	4
			25	6.94	12.5
			30	8.33	11.5
YS38	SHY50-200A	2900	27.2	7.56	45.4	11	15	22
			45.4	12.6	41
			54.4	15.11	37.2
		1450	13.6	3.78	11.1	1.5	2.2	3
			22.7	6.31	10.3
			27.2	7.56	9.5
YS39	SHY50-200B	2900	24.3	6.75	36	7.5	11	15
			40.5	11.25	32.5
			48.6	13.5	29
		1450	12.2	3.39	9	1.5	2.2	2.2
			20.3	5.64	8.1
			24.3	6.75	7.3
YS40	SHY50-250	2900	30	8.33	83.5	30	37	45
			50	13.9	80
			60	16.7	76
		1450	15	4.17	21	4	5.5	7.5
			25	6.94	20
			30	8.33	19
YS41	SHY50-250A	2900	28.14	7.82	73.6	22	30	37
			46.9	13.03	70.5
			56.28	15.63	67.4
		1450	14.07	3.91	18.4	3	4	5.5
			23.45	6.51	17.6
			28.14	7.82	16.9
YS42	SHY50-250B	2900	26.4	7.33	64.8	18.5	30	37
			44	12.22	62.2
			52.8	14.67	60
		1450	13.2	3.67	16.2	3	4	5.5
			22	6.11	15.6
			26.4	7.33	15
YS43	SHY50-315	1450	15	4.17	32.5	7.5	11	11
			25	6.94	32
			30	8.33	31.5
YS44	SHY50-315A	1450	14.07	3.91	28.5	5.5	7.5	11
			23.45	6.51	28
			28.14	7.82	27.5
YS45	SHY50-315B	1450	13.2	3.67	25	5.5	7.5	11
			22	6.11	24.5
			26.4	7.33	24
YS46	SHY50-315C	2900	23.4	6.5	79	22	30	45
			39	10.8	77
			46.8	13	75.5
		1450	11.7	3.25	20	3	4	5.5
			19.5	5.42	19.5
			23.4	6.5	19
YS47	SHY80-125	2900	60	16.7	24.7	11	15	18.5
			100	27.8	20
			120	33.3	16.1
		1450	30	8.33	6.18	1.5	2.2	3
			50	13.9	5
			60	16.7	4.03
YS48	SHY80-125A	2900	55.1	15.31	20.7	7.5	11	15
			91.8	25.5	16.8
			110.2	30.6	13.4
		1450	27.5	7.64	5.18	1.5	2.2	3
			45.9	12.75	4.2
			55	15.28	3.35
YS49	SHY80-160	2900	60	16.7	37	15	22	30
			100	27.8	32
			120	33.3	28
		1450	30	8.33	9.25	2.2	3	4
			50	13.9	8
			60	16.7	7
YS50	SHY80-160A	2900	54.6	15.17	30.6	15	18.5	22
			91	25.28	26.5
			109	30.28	23.2
		1450	27.3	7.58	7.65	2.2	2.2	3
			45.5	12.64	6.6
			54.5	15.14	5.8
YS51	SHY80-160B	2900	47	13.1	22.5	7.5	11	15
			78.5	21.8	19.5
			94	26.1	17
		1450	23.5	6.53	5.6	1.5	2.2	2.2
			39.3	10.92	4.9
			47	13.06	4.3
YS52	SHY65-200	2900	60	16.7	56	30	37	45
			100	27.8	50
			120	33.3	44
		1450	30	8.33	14	4	5.5	7.5
			50	13.9	12.5
			60	16.7	11
YS53	SHY65-200A	2900	54.6	15.17	46.5	18.5	30	37
			91	25.28	41.5
			109	30.28	36.5
		1450	27.3	7.58	11.6	3	4	5.5
			45.5	12.64	10.4
			54.5	15.14	9.1
YS54	SHY65-200B	2900	52	14.4	38	15	22	30
			86.5	24	35
			104	28.9	30
		1450	26	7.22	9.5	2.2	3	4
			43.3	12.03	8.8
			52	14.44	7.5
YS55	SHY65-250	2900	60	16.7	88	45	55	75
			100	27.8	80
			120	33.3	74
		1450	30	8.33	22	5.5	7.5	11
			50	13.9	20
			60	16.7	18.5
YS56	SHY65-250A	2900	56	15.6	77	37	45	75
			93.5	26	70
			112	31.1	64.5
		1450	28	7.78	19.2	5.5	7.5	11
			46.8	13	17.5
			56	15.56	16.1
YS57	SHY65-250B	2900	52.7	14.64	67.9	30	45	55
			87.8	24.39	61.7
			105.4	29.28	57
		1450	26.4	7.32	17	4	5.5	7.5
			43.9	12.19	15.4
			52.7	14.64	14.3
YS58	SHY65-315	1450	30	8.33	33.5	11	15	18.5
			50	13.9	32
			60	16.7	30.5
YS59	SHY65-315A	1450	28	7.78	29	11	11	15
			46.8	13	28
			56	15.56	26.5
YS60	SHY65-315B	1450	26.4	7.32	25.5	7.5	11	15
			43.9	12.19	24.3
			52.7	14.64	23
YS61	SHY65-315C	2900	49.8	13.83	90.9	45	55	75
			83	23.06	86.1
			99.6	27.67	82
		1450	24.9	6.92	22.7	5.5	7.5	11
			41.5	11.53	21.5
			49.8	13.83	20.5
YS62	SHY100-200	2900	120	33.3	61	4.5	75	90
			200	55.6	50
			240	66.7	41
		1450	60	16.7	15.25	7.5	11	15
			100	27.8	12.5
			120	33.3	10.25
YS63	SHY100-200A	2900	110	30.56	50.5	37	45	75
			185	50.56	41.4
			218	60.56	34
		1450	55	15.28	12.6	5.5	7.5	11
			91	25.3	10.4
			109	30.3	8.5
YS64	SHY100-200B	2900	99.6	27.67	41.5	30	37	55
			166	46.11	34
			199	55.28	28
		1450	49.8	13.83	10.5	4	5.5	7.5
			83	23.1	8.5
			99.5	27.64	7
YS65	SHY100-250	2900	120	33.3	90	75	110	132
			200	55.6	80
			240	66.7	73
		1450	60	16.7	22.5	11	15	18.5
			100	27.8	20
			120	33.3	18.25
YS66	SHY100-250A	2900	112	31.11	78	75	90	110
			186.5	51.81	69.5
			224	62.22	63.5
		1450	56	15.6	19.5	11	11	15
			93.5	26	17.5
			112	31.11	16
YS67	SHY100-250B	2900	105.5	29.3	69	55	75	110
			175.5	48.75	61.5
			211	58.6	56
		1450	52.75	14.65	17.25	7.5	11	15
			87.8	24.38	15.4
			105.5	29.31	14
YS68	SHY100-250C	2900	95.4	26.5	57	45	55	75
			159	44.17	50.5
			190.8	53	46
		1450	47.7	13.25	14.25	5.5	7.5	11
			79.5	22.1	12.6
			95.4	26.5	11.5
YS69	SHY100-315	1450	60	16.7	33.5	18.5	22	30
			100	27.8	32
			120	33.3	30.5
YS70	SHY100-315A	1450	56	15.6	29.5	15	18.5	30
			93.5	26	27.5
			112	31.11	26.5
YS71	SHY100-315B	1450	52.75	14.65	25.8	15	18.5	22
			87.8	24.38	24.5
			105.5	29.31	23.5
YS72	SHY100-315C	2900	98.7	27.42	90	75	110	132
			164.5	45.7	84.5
			197.4	54.83	81
		1450	49.4	13.72	22.5	11	15	18.5
			82.3	22.86	21.5
			98.7	27.42	20.5
YS73	SHY100-400	1450	60	16.7	52	30	45	55
			100	27.8	50
			120	33.3	48.5
YS74	SHY100-400A	1450	56	15.6	45	30	37	45
			93	25.83	43.2
			112	31.1	41.9
YS75	SHY100-400B	1450	52.8	14.67	40.1	22	30	45
			87.8	24.39	38.5
			105.5	29.31	37.4
YS76	SHY100-400C	1450	48.9	13.6	34.5	18.5	30	37
			81.5	22.6	33.2
			97.8	27.2	32.2
YS77	SHY125-250	1450	120	33.3	24.8	18.5	30	37
			200	55.6	20
			240	66.7	15
YS78	SHY125-250A	1450	109.1	30.31	20.5	15	18.5	30
			182	50.56	16.5
			218.2	60.61	12.5
YS79	SHY125-250B	1450	102	28.33	17.9	11	15	22
			170	47.22	14.5
			204	56.67	10.8
YS80	SHY125-315	1450	120	33.3	36.3	30	37	55
			200	55.6	32
			240	66.7	28.5
YS81	SHY125-315A	1450	109.1	30.31	30	22	30	45
			182	50.56	25.5
			218.2	60.61	23.5
YS82	SHY125-315B	1450	102	28.33	26.2	18.5	30	37
			170	47.22	23.1
			204	56.67	20.6
YS83	SHY125-400	1450	1200	33.3	57.5	55	75	90
			200	55.6	50
			240	66.7	44
YS84	SHY125-400A	1450	109.1	30.31	47.5	37	55	75
			182	50.56	41
			218.2	60.61	36.5
YS85	SHY125-400B	1450	102	28.33	41.5	37	45	75
			170	47.22	36.1
			204	56.67	31.8
YS86	SHY125-400C	1450	96	26.67	37	30	37	55
			160	44.44	32
			192	53.33	28
YS87	SHY150-250	1450	240	66.7	23	37	55	75
			400	111.1	20
			460	127.8	18
YS88	SHY150-250A	1450	218	60.56	19	30	37	55
			363.5	101	16.5
			418	116.1	15
YS89	SHY150-250B	1450	204	56.7	16.6	22	30	45
			340	94.4	14.5
			391	108.6	13
YS90	SHY150-315	1450	240	66.7	35.6	55	75	110
			400	111.1	32
			460	127.8	29.4
YS91	SHY150-315A	1450	218	60.56	29.4	45	55	75
			363.5	101	25.5
			418	116.1	24.3
YS92	SHY150-315B	1450	204	56.7	25.7	37	55	75
			340	94.4	23.1
			391	108.6	21.2
YS93	SHY150-400	1450	240	66.7	55.8	90	132	160
			400	111.1	50
			460	127.8	47
YS94	SHY150-400A	1450	218	60.56	46	75	90	132
			363.5	101	41
			418	116.1	38.8
YS95	SHY150-400B	1450	204	56.7	40.3	55	75	110
			340	94.4	36.1
			391	108.6	34
YS96	SHY150-400C	1450	192	53.3	35.7	55	75	90
			320	88.9	32
			368	102.2	30.1

上一產品：暫無上一篇

下一產品：YW型液下式排污泵

相關產品
